Печь дровяная типа ТДС

Печь предназначена для отопления любых малогабаритных помещений и может использоваться в мастерских и предприятиях, теплицах и т.д., а также для подогрева пищи, экологически чистой сушки овощей, фруктов, грибов и т.д.

Вид топлива - дрова (отходы древесины и картона).

Нагрев воздуха осуществляется за счет его естественной конвекции между топкой и наружным кожухом, что гарантирует быстрый прогрев отапливаемого помещения.

Оригинальная конструкция печи позволяет эксплуатировать ее в двух режимах работы:

• в номинальном (по типу "буржуйки"), когда одной загрузки топлива хватает на 1,5-3 часа ее работы;

• экономичном, когда время топки длится 8-10 часов.

Переход печи на необходимый режим работы осуществляется плавным перемещением заслонки регулятора режима, что позволяет потребителю оперативно управлять процессом горения. Наличие тягорегулятора позволяет эксплуатировать печь практически при любой (от 3 до 30 Па) тяге в дымоходе и препятствует задуванию ветром пламени в топке.

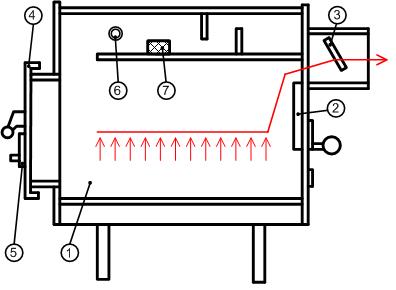

Схема работы ТДС в номинальном режиме:

1 - топка; 2 - регулятор режима; 3 - тягорегулятор; 4 - дверка загрузочная;

5 - регулятор-газификатор; 6 - форсунка; 7 - катализатор

Схема работы ТДС в экономичном режиме

Такая конструкция печи позволяет:

• исключить задымление помещения в период растопки;

• задавая необходимый режим горения, "растянуть" процесс топки при одной закладке дров от 1,5 до 10 часов.

Основные приемущества:

• безопасна и экономична;

• проста в обслуживании;

• изготовлена из экологически чистых и безопасных материалов и сырья;

• с полностью управляемым двухрежимным процессом горения;

• имеет небольшие массогабаритные параметры;

• удобна при монтаже и оперативной переустановке в другое помещение;

• конструкция печи позволяет избежать задымления отапливаемого помещения во время растопки и его работе;

• не зависит от внешних источников электроэнергии;

• бесшумна в работе.

Розжиг печи производится при полностью открытом регуляторе режима 2 сухой щепой до появления устойчивого пламени. Затем следует полностью загрузить топку сухими дровами до их полного розжига. Регулируя положение регулятора режима и тягорегулятора 3, потребитель сам определяет оптимальную работу печи в номинальном режиме. Для перевода на экономичный режим необходимо полностью закрыть шторку регулятора режима, загрузочную дверку 4 и прикрыть заслонку тягорегулятора и регулятора-газификатора 5, оставив минимальные проходы для воздуха и не допуская появления обратной тяги (выброс дыма через форсунку 6 и отверстия регулятора-газификатора).

Первоначально, в процессе розжига (10-15 мин), процесс горения может протекать с выделением густого дыма серого цвета. При выходе печи в номинальный или экономичный режим работы цвет и плотность дыма меняются (дым становится белым и полупрозрачным), а при окончательном выходе в экономичный режим видимый дым исчезает. Последующие загрузки дров производятся как правило, на не остывшие еще угли (угли перед загрузкой необходимо разворошить кочергой).

При чистке топки печи необходимо оставлять на дне слой золы (3-4 см) с целью продления:

• срока службы печи (10 лет при периодической топке);

• времени работы в экономичном режиме.
